電感計算公式——漆包線過電流能力計算公式
分類：電感資訊 發布時間：2024-09-14 瀏覽量：754

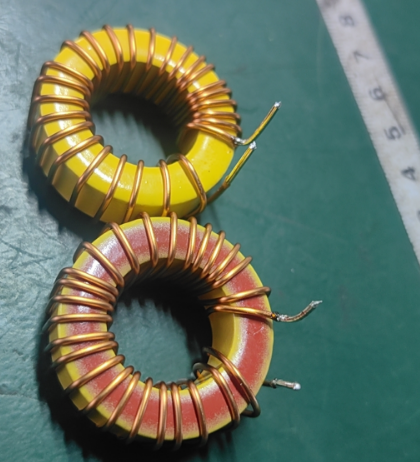

電感一般都是由漆包線繞制而成，圈數多少決定感量的高低，線徑大小決定了過電流的能力，漆包線過電流能力如何計算呢？
漆包線過電流能力和線徑，股數，電流密度產生關系，線徑很好理解，就是漆包線的裸線直徑（要扣除漆包線漆膜厚度），股數即為線的根數，一根線單繞就是1股，兩個線一起
繞就是2股，自然散熱下電流密度取5A/平方毫米，強制風冷電流密度取10A/平方毫米。實際上最好是看客戶的要求，到底是不是這個電流密度要求。風冷其實也是要看風冷效果
的。
線徑用D表示，單根線過的電流用P表示，線的股數用N表示，總的過電流量（自然散熱狀態）用W表示，強制風冷下總的過電流量用U表示，公式如下：
1，P=(D*D/4)*5*π
2，W=P*N
3, U=W*2
以上公式可以作為設計線徑選擇的判定依據，可以有效節省來回打樣試機的時間。
