共模磁環電感可以過1500v的耐壓嗎？
分類：電感資訊 發布時間：2024-05-10 瀏覽量：967

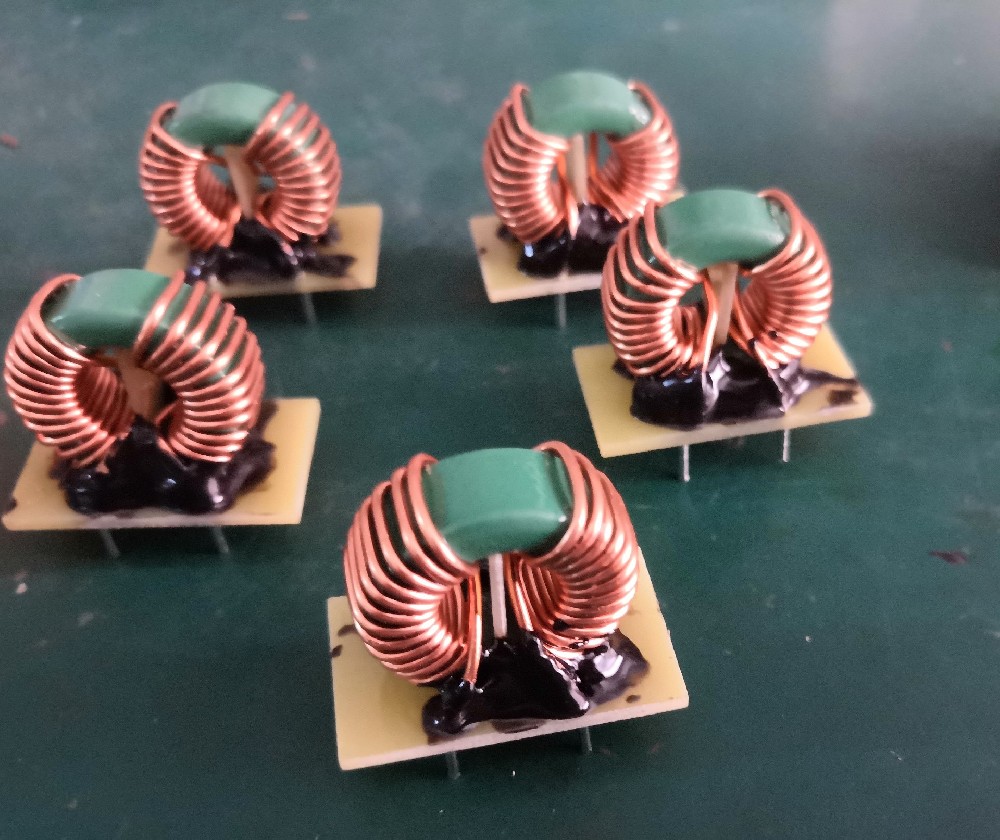

磁環電感能不能過1500V的電壓，要看繞線方式，共模磁環電感使用分邊繞，中間加隔板，相鄰繞組隔開了，1500V的電壓是沒有問題的，如果是雙線并繞，發生短路，打火的
現象幾率就比較高了。
磁環電感雙線并繞是否可以通過 1500V 耐壓，取決于多個因素，包括磁環的材料、尺寸、繞組的匝數和絕緣材料等。
一般來說，要通過高電壓耐壓測試，需要確保繞組之間有足夠的絕緣距離和良好的絕緣材料。此外，磁環本身的絕緣性能也很重要。
然而，確切的耐壓能力還需要根據具體的磁環電感設計和測試來確定。為了確保安全性和可靠性，建議在進行高電壓應用時，遵循相關的標準和規范，并進行充分的測試和驗證。
分析一下雙線并繞耐壓不良的幾個問題點：
1，導線絕緣層較差，繞線過程中絕緣層被破壞，相鄰繞組間隔太近，甚至挨在一起，導致短路；
2，焊錫過程中，熱傳導導致引腳附近部位絕緣層受損，而繞線引腳出來，挨的較近也恰恰是引腳附近的位置，發生短路風險較高。
雙線并繞的磁環共模電感，即使打過耐壓測試了，如果排線較滿，在客戶端插件焊錫過程中，如使用高溫錫上錫，稍有操作不當，會對導線的絕緣層造成二次損傷，這也是為什
么明明打過耐壓測試了，客戶還是投訴耐壓短路不良的原因。
雙線并繞的共模磁環電感，改不了分邊繞的，如何改善，提供絕緣性呢？
1，改用絕緣性好的導線，如三層絕緣線或者高溫漆包線；
2，導線上穿鐵氟龍?zhí)坠埽袟l件的可以整條穿，成本受限的話，可以在靠近引腳部位，引腳交叉位置套一截鐵氟龍?zhí)坠埽?/span>
3，線圈進行含浸處理，加強表面的絕緣性同時固定線圈；
4，焊錫的時候，注意焊錫時間的控制，防止焊錫時間過長，導致熱傳導的熱量過多，導致絕緣層破壞。
