磁環電感帶底座怎樣制作？
分類：電感資訊 發布時間：2024-02-07 瀏覽量：1060
磁環電感是在磁環上繞制線圈形成的，線圈導線當引腳插板，線徑較小時，引腳易變形，不方便PCBA插件，通常線徑小于0.5mm的磁環電感可以考慮帶底座。
磁環電感帶底座的制作方法：
1，繞線，差模電感用單根導線繞制單繞組，共模的用兩根或三根導線繞線，線頭留60mm或60mm以上的長度。
2，掛腳，即纏線，將繞組兩端的線頭纏繞到底座對應的PIN腳上，纏繞1圈以上；
3，拔腳，根據底座腳距排距尺寸制作相對應的帶孔的模具 ，將模具固定，將底座PIN腳插入模具的孔位，往下按壓磁環電感，用平口鉗夾住線頭呈約45°角往上拉扯線頭，即可拉斷線頭；
4，上錫，將掛好底座的磁環電感上錫即完成作業。

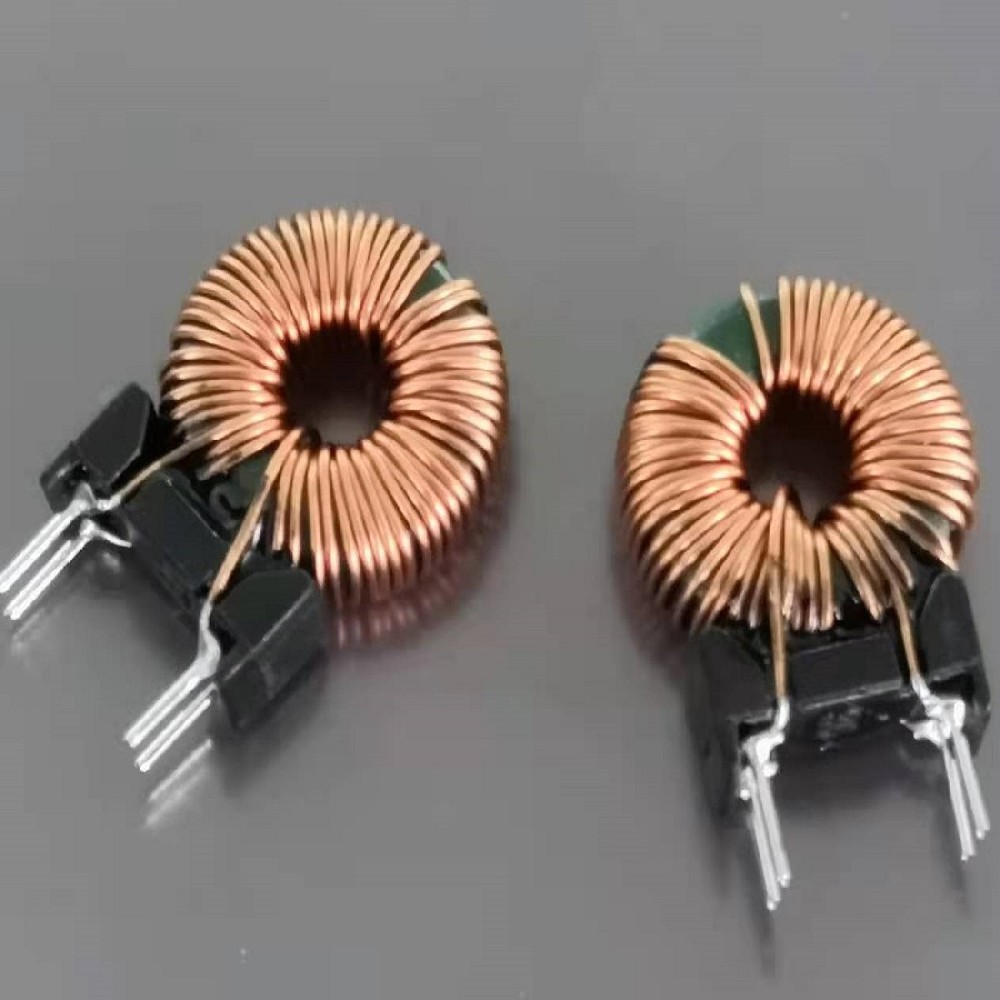

（帶底座的共模磁環電感）
磁環電感掛底座適用于小線徑產品（0.5以下線徑），線頭可以直接拉斷，作業效率高。焊錫錫點低，線徑較大的產品不建議掛底座，如要求掛底座可以加底板，具體方法是，PCB上開孔，引腳穿PCB板。

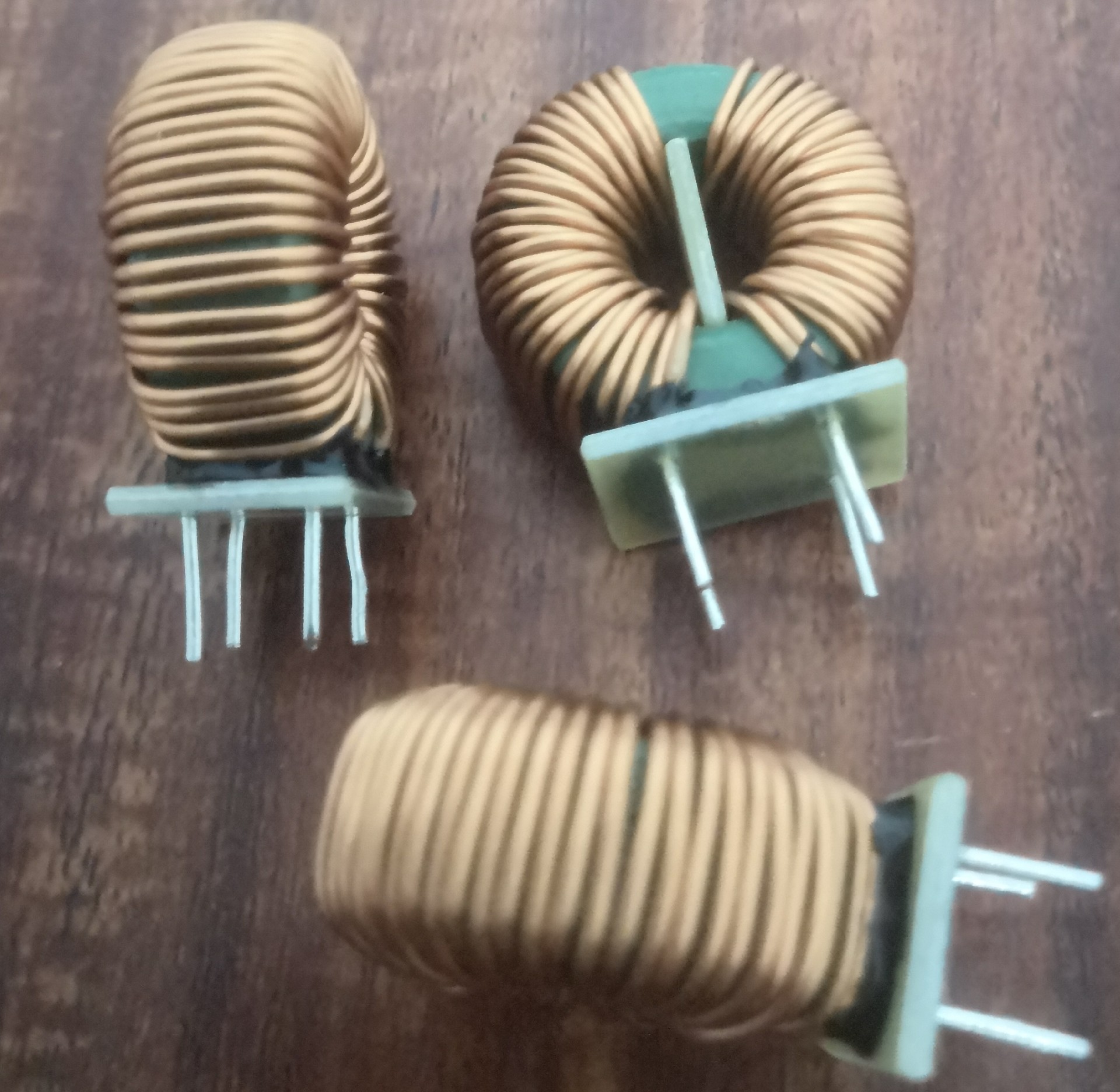

（帶底板的磁環共模電感）
磁環電感帶底座的好處：
1，底座自帶PIN腳結構，腳距排距標準，引腳硬，結構牢固，插件效率高；
2，安全性高，磁環帶底座，上錫離磁環電感出入線位置足夠遠，能有效降低焊錫熱傳導導致的漆皮破損造成的短路問題，可以避免焊深的問題；
3，隔熱降噪，底座隔開了磁環電感，避免了磁環電感與PCB板直接接觸，過電流工作時，溫升產生的熱量可以被底座吸收，避免直接傳導到PCB板上，同頻共振時產生的振動可以被底座緩沖掉，從而降低噪音的產生。
