SQ共模電感中的SQ代表什么？
分類：電感資訊 發布時間：2023-03-09 瀏覽量：1861

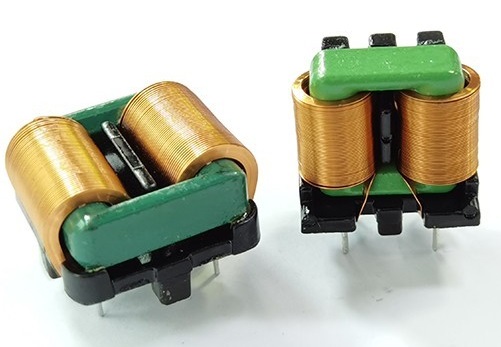

SQ即Square core（方形磁芯）的第一個單詞方形的縮寫，意思是代表方形的意思，因為其繞制線圈的導磁體為方形的鐵氧體磁芯，繞好線圈后的電感被稱為方形電感，和磁環電感命名方法類似。

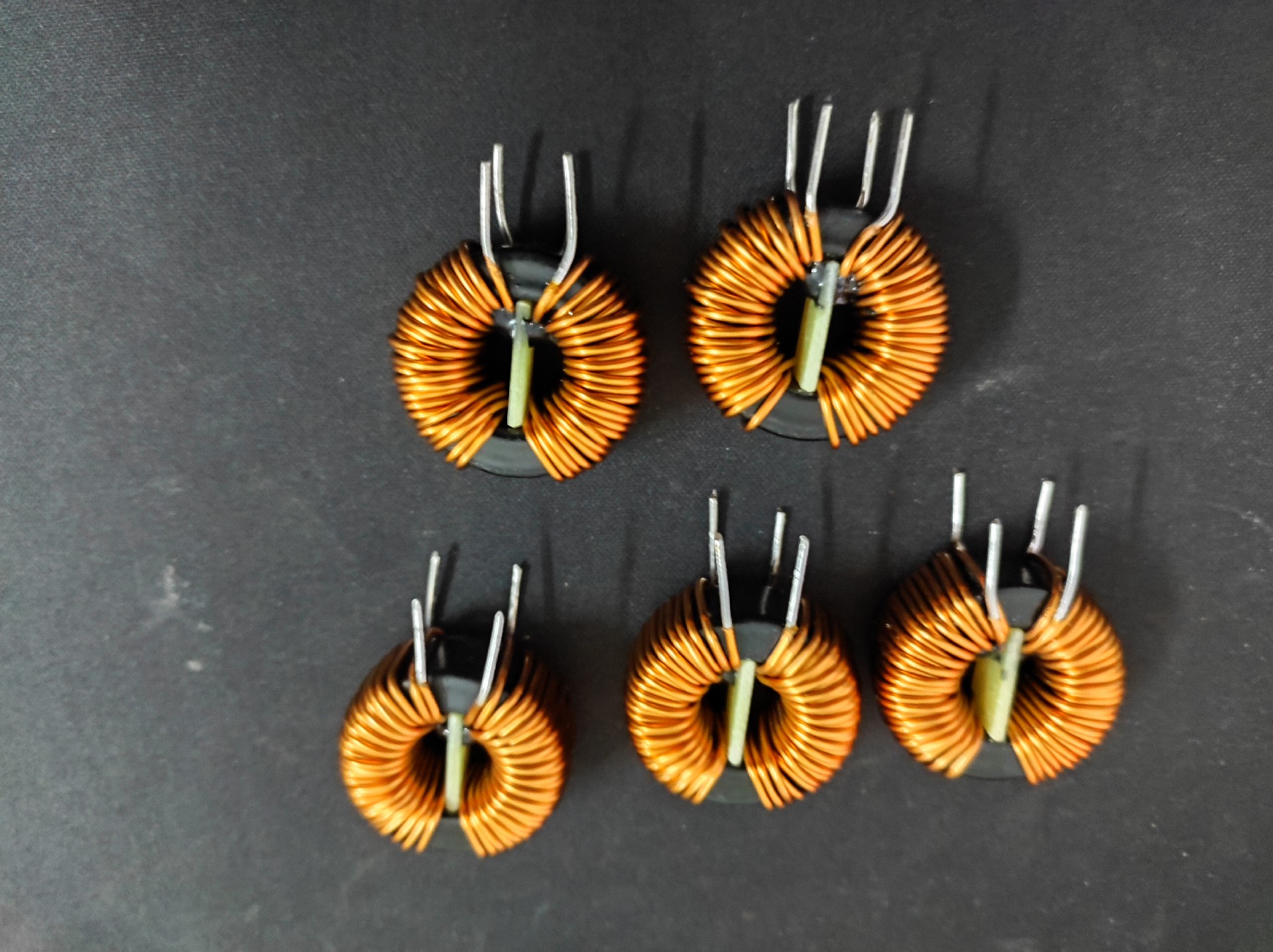

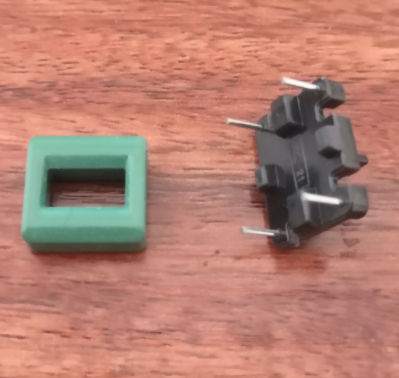

SQ共模電感和磁環共模電感一樣都是閉磁路結構，不同的是SQ磁芯是方形的，像一個長方體，繞線的部位要厚，兩端要薄很多，一般是用高導的錳芯材料制成，而磁環的結構是一個均勻的圓環結構，任意一個部位都可以繞線，其制作材料可以是金屬粉芯，也可以是鐵氧體或非晶材質。
SQ共模電感在研發設計之初主要投入的市場是開關電源，主要目的就是為了替代某些規格的磁環電感和UU濾波器。因為SQ共模電感一般使用扁平漆包線，線徑橫截面積大，具有更好的耐電流能力。隨著SQ的普及，在LED電源上也逐漸替代了傳統的磁環共模電感，缺點是SQ電感使用扁平線圈，只能繞制單層，部分要求感量較高的，SQ無法達到。再者，SQ一般都是帶BASE底座的，底座再來加上人工掛底座，而磁環電感是可以不帶底座的，所以SQ其成本遠高于同感量的磁環電感。
SQ共模電感的特點在于可以抑制共模干擾的電感，它的特點是電感的磁通道的極性均相反，當信號線通過時，產生的磁通可以取消掉，從而避免了共模干擾的產生。它可以有效地減少失真和噪聲，使得系統的性能有了極大的提升，而且它的連接形式也是平衡的，從而可以有效地抑制外部干擾，從而保證系統的可靠性和穩定性。
SQ共模電感的應用場景也非常廣泛，可以用于固定頻率的高精度時鐘電路、頻率調節電路、電視機接收機的IF濾波器、音頻系統的調節等。它還可以用于高速數字信號的濾波和放大，以及調制解調器中的調節電路等。
