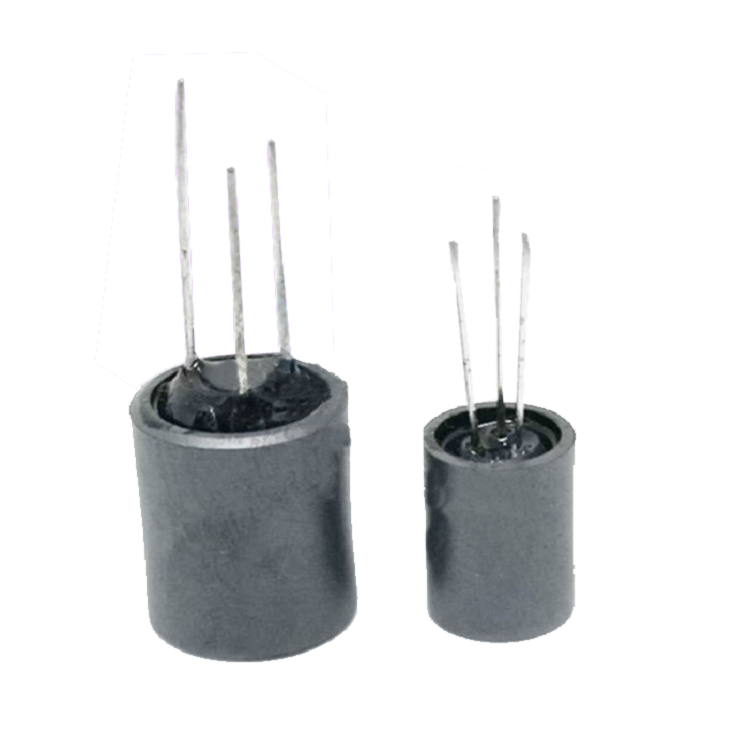

三腳帶屏蔽罩工字電感
分類：屏蔽電感 發(fā)布時間：2022-05-18 瀏覽量：898
三腳屏蔽升壓工字電感是三腳工字電感的升級產(chǎn)品，和三腳工字電感一樣具有升降壓功能外，還具有其良好的屏蔽性能，電阻更小，損耗低等特點。
1，品名系統(tǒng)：
PKF1215-3v-400UH-45MH
PKF代表屏蔽插件電感，1215代表外徑為12mm，高度15mm，3v表示為三腳電感，第一個繞組感量為400uh，第二個繞組電感量為45MH
2,工藝流程：
工字三腳磁芯繞線（繞兩組線）----工字電感焊錫----套管----磁罩?jǐn)[框---點底膠----工字電感裝配----點面膠---烘烤---測試---外檢---(彎腳）。
3,三腳屏蔽電感工字磁芯和屏蔽罩搭配選型表
| 序號 | 工字磁芯 | 屏蔽磁罩 |
| 1 | DR3W6*8 | P8.6*11.5 |
| 2 | DR3W8*10 | P10.6*15 |
| 3 | DR3W9*12 | P12.6*15.5 |
| 4 | DR3W10*16 | P16.5*22.5 |
