十字繞線共模磁環電感
分類：磁環電感 發布時間：2022-05-17 瀏覽量：3191
1，十字繞線順序圖：
2，圖解：

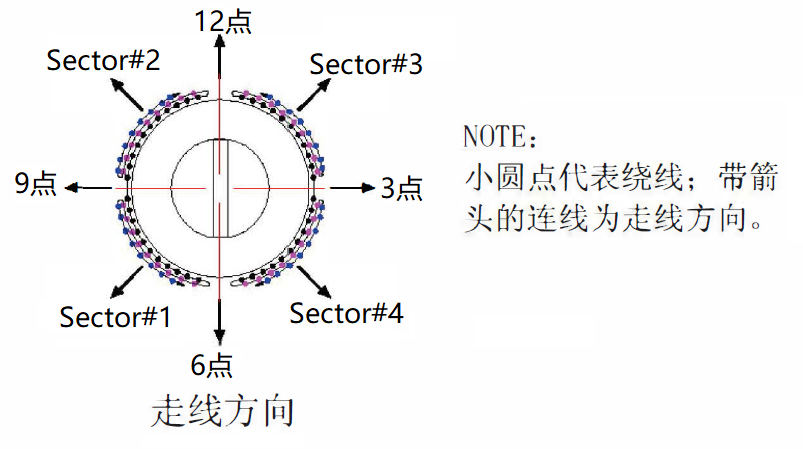

將整個磁環看成一個時針，以3點鐘，9點鐘，6點鐘，12點鐘為軸，將整個時針?lè)指顬樗牟糠?，將兩組線圈各自分割成兩部分，從中間起繞，兩端線圈往6點和12點來回往復繞，終于6點和12點。具體順序如下：
繞組Nl: Sector#l: 9點起到 6點; 6點到 9點; 9點 6點;
Sector#2: 9點到12點: 12點到9點: 9點到12點:
注：Sector#l & Sector由中間須有 1. 5mm的距離
繞組 N2: Sector#3: 3點到6點; 6點到3點; 3點6點;
Sector#4: 3點到12點: 12點到3點: 3點到12點:
注：Sector#3 & Sector#4中間須有 1. 5mm的距離
繞組 N2: Sector#3: 3點到6點; 6點到3點; 3點6點;
Sector#4: 3點到12點: 12點到3點: 3點到12點:
注：Sector#3 & Sector#4中間須有 1. 5mm的距離
繞完后，磁環電感內孔呈菱形形狀，有點像蝴蝶結，故也叫蝴蝶繞法。

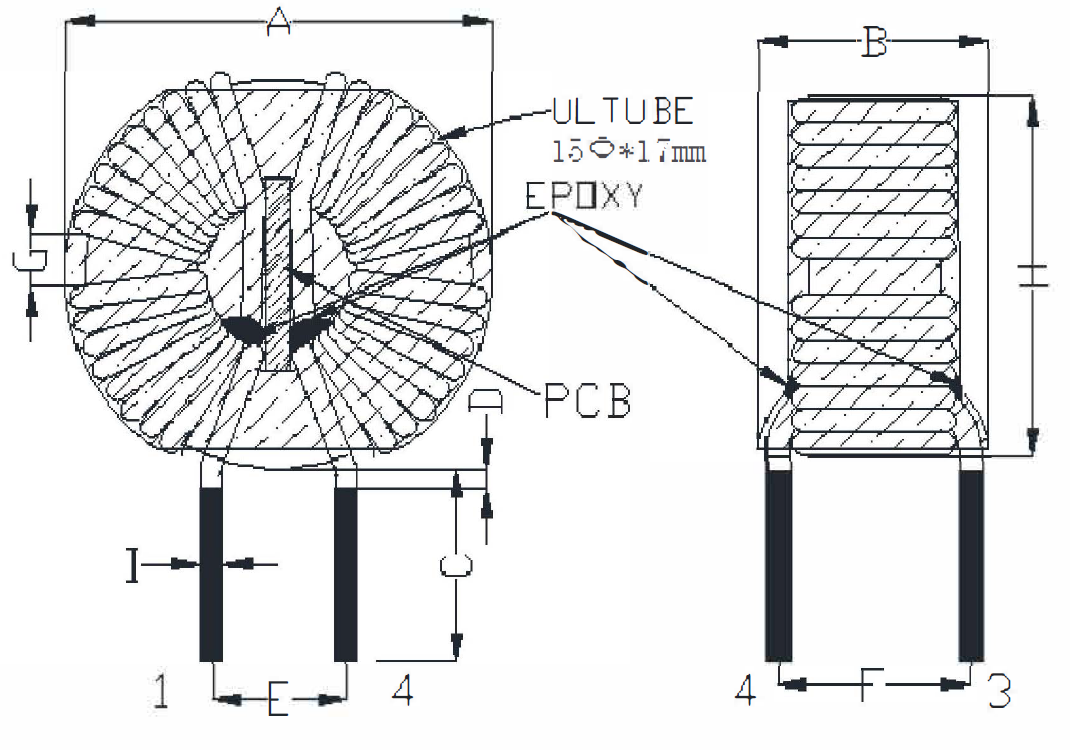

3，十字繞法完成示意圖：

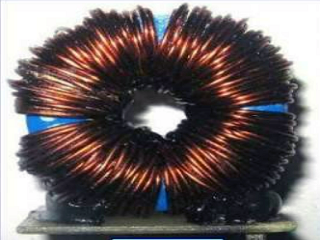

4，十字繞法磁環共模電感完成實物圖：
5，十字繞法適用產品：
十字繞線共模電感常見于高導錳芯磁環，匝串電容少，損耗少，屬于高端磁環電感。共模十字繞法磁環電感可接受定制，歡迎訂購。
