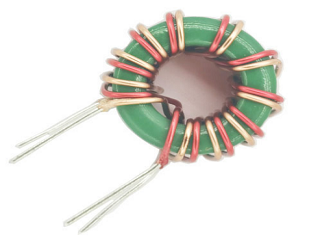

雙線并繞綠環磁環電感
分類：磁環電感 發布時間：2022-05-11 瀏覽量：1052
雙線并繞共模磁環電感兩組線圈線徑大小，圈數相同，兩組線一起繞制，多使用錳芯和鎳芯磁環。
| 產品照片 | 磁環電感型號 | 電感值 | A | B | C | D | 工作頻率 | 目錄 |
| T8*4*3 | 10uH-20uH | 12 | 7 | 12 | 6 | 0.01-1.0MHZ |
|
| T9*5*3 | 20uH-50uH | 13 | 7 | 13.5 | 6 | 0.01-1.0MHZ | ||
| T10*6*4 | 10uH-80uH | 16 | 8 | 16 | 8 | 0.01-1.0MHZ | ||
| T10*6*5 | 50uH-500uH | 17 | 9 | 17 | 8 | 0.01-1.0MHZ | ||
| T12*6*4 | 50uH-500uH | 20 | 10 | 20 | 10 | 0.01-1.0MHZ | ||
| T14*8*7 | 0.8mH-3.0mH | 24 | 15 | 24 | 12 | 0.01-1.0MHZ | ||
| T14*9*5 | 0.8mH-3.0mH | 26 | 12 | 26 | 15 | 0.01-1.0MHZ | ||
| T16*9*5 | 0.8mH-3.0mH | 29 | 17 | 29 | 20 | 0.01-1.0MHZ | ||
| T16*9*7 | 0.8mH-3.0mH | 36 | 17 | 36 | 25 | 0.01-1.0MHZ | ||
| T18*10*7 | 0.8mH-3.0mH | 45 | 21 | 45 | 20 | 0.01-1.0MHZ | ||
| T20*10*10 | 0.3mH-3.0mH | 57 | 30 | 57 | 30 | 0.01-1.0MHZ | ||
| T22*14*8 | 0.3mH-4.0mH | 72 | 35 | 72 | 40 | 0.01-1.0MHZ | ||
| T25*15*12 | 0.3mH-5.0mH | 96 | 40 | 96 | 50 | 0.01-1.0MHZ | ||
| T31*19*13 | 0.3mH-4.0mH | 115 | 40 | 115 | 65 | 0.01-1.0MHZ |
